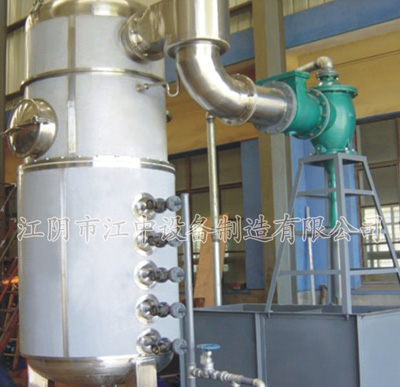

盤管間歇式蒸發器/刮板薄膜蒸發器

型號規格：RNPG-XX

       XX-水份蒸發量(L/h)：300、700、1000、1500

       本設備為間歇式真空濃縮設備，由器體、加熱盤管、分離器、水力噴射器、多級水泵等組成。適用于熱敏感性物質(如牛奶、果蔬汁、藥液等)在真空條件下進行低溫濃縮。具有體積小、結構簡單、便于操作、清洗、維修等特點。凡與物料接觸部分均采用不銹鋼材料制造。真空系統也可采用真空泵及冷凝器式組合。

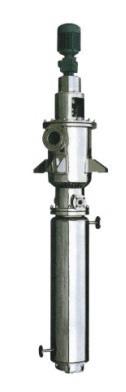

刮板薄膜蒸發器

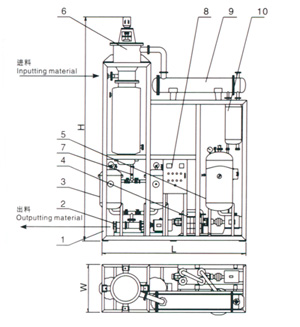

1. 支架 Holder
2. 泵 Pump
3. 物料罐 Material Pot
4. 真空泵 Vacuum Pump
5. 集液罐 Liquid Collecting Pot
6. 刮板薄膜蒸發器 Scraper Film Vaporizer
7. 取樣閥 Sampling Valve
8. 電氣柜 Motor Cabinet
9. 列管冷凝器 Pipe Cooling Machine
10. 盤管冷凝器 Circular Plate Tube Cooling Machine

適用范圍及工作原理
       ZGB型旋轉刮板薄膜蒸發器，是一種通過旋轉刮板強制成膜，可在真空條件下進行降膜蒸發的新型蒸發器，它傳熱系數大，蒸發強度高，過流時間短，操作彈性大，尤其適宜熱敏性物料、高粘度物料及易結晶含顆粒物料的蒸發濃縮、脫氣脫溶、蒸餾提純。因此，在化工、醫藥、食品、精細化工等行業獲得廣泛應用。

性能與特點
       本蒸發器采用離心式滑動溝槽轉子，是目前國外新結構蒸發器，在流量很小的情況下也能形成薄膜，在筒體蒸發段內壁表面附著處理液中的淤積物可被活動刮板迅速移去，和固定間隙的刮板蒸發器相比，蒸發量可提高40-69\%，它具有下列性能與特點：

1.傳熱系數值高，蒸發能力大，蒸發強度可達到200kg/m2hr，熱效率高。

2.適應粘度變化范圍廣，高低粘度物均可以處理，物料粘度可高達10萬厘泊(CP)。

4.改變刮板溝槽旋轉方向，可以調節物料在蒸發器的打理時間。

5.蒸發段筒體內壁經過鏜削并拋光處理，表面不易產生結焦、結垢。

6.操作方便，產品指標調節容易，在密閉條件下，可以自控進行連續性生產。

7.蒸發器占地面積小，結構簡單，維修方便，清洗容易。
